Dónde marca la diferencia un panel UGR19
- Oficinas y puestos flexibles: luz tranquila sobre la mesa y el teclado, sin zonas brillantes que se reflejen en la pantalla.
- Colegios y salas de formación: los alumnos ven la pizarra, la pantalla y el papel sin molestias de luminarias deslumbrantes.
- Salas de reuniones: una presentación sigue siendo legible en pantalla y, con un driver regulable, adapta la luz a cada reunión. Vea los paneles LED regulables.
- Sanidad, consultas y recepciones: luz clara y uniforme que no resulta agresiva para pacientes, visitas y personal.
¿Qué significa UGR19?
UGR significa Unified Glare Rating: una medida del deslumbramiento que produce una luminaria, en una escala de aproximadamente 10 a 30. Cuanto más bajo es el valor, menor es el deslumbramiento. La norma europea UNE-EN 12464-1 establece para trabajo de oficina, lectura, escritura y trabajo con pantallas un máximo de UGR 19, junto con 500 lux en el puesto de trabajo y un índice de reproducción cromática de al menos Ra 80. Todos nuestros paneles UGR19 tienen Ra >80.
Un panel UGR19 lleva un difusor especial que dirige la luz hacia abajo y limita la luminancia en ángulos de visión rasantes. El valor indicado se mide en condiciones estándar; el deslumbramiento real en un espacio depende también de la distribución de las luminarias y de las dimensiones del local. Más información en valor UGR.
¿Qué panel LED UGR19 elegir?
1. El tamaño: según su techo

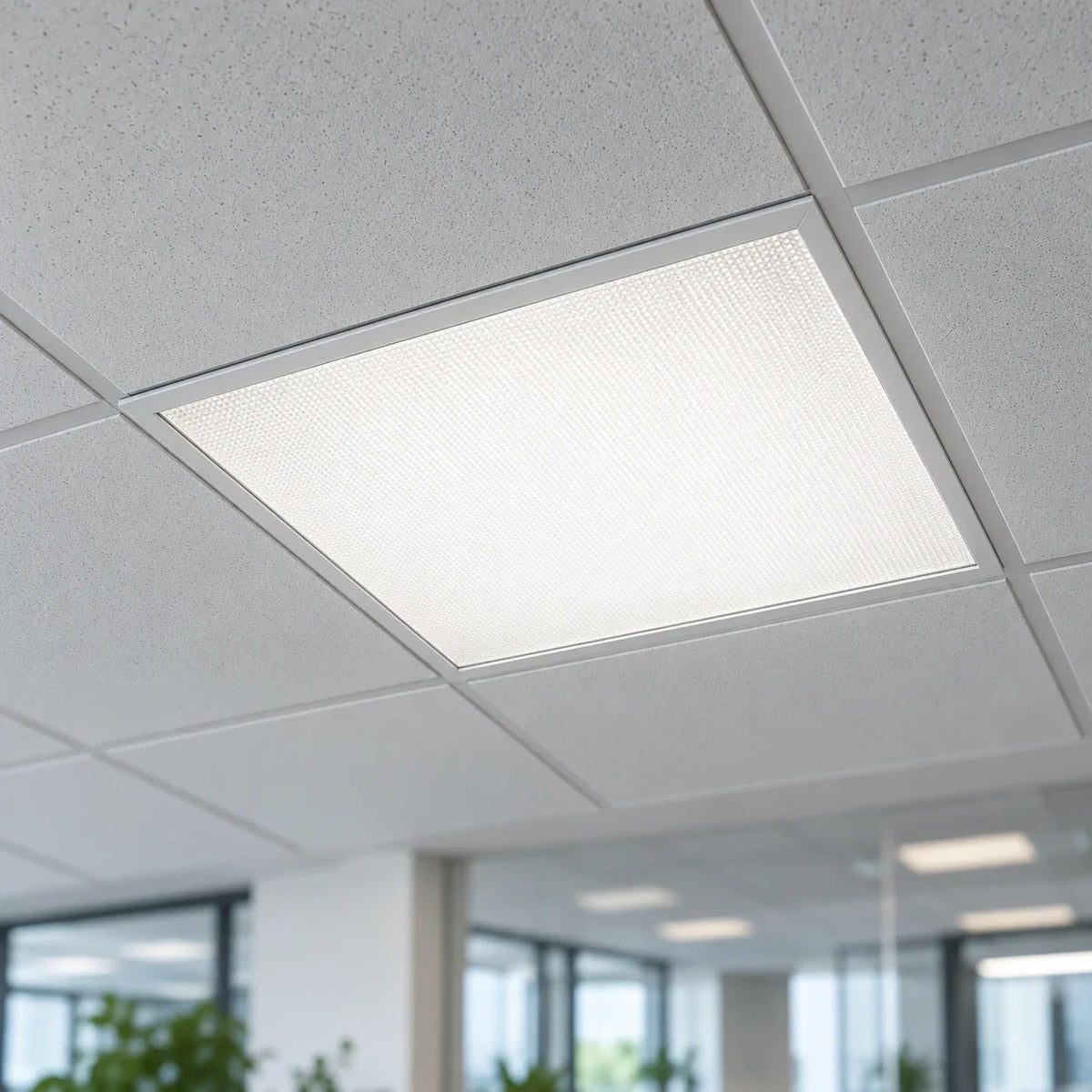

- 60x60 cm (595 x 595 mm): para falsos techos registrables con módulo de 600 mm, el estándar en la mayoría de oficinas. Vea los paneles LED 60x60.
- 62x62 cm (620 x 620 mm): para techos con módulo de 625 mm, habituales en edificios antiguos y en Alemania. Vea los paneles LED 62x62.
- 30x120 cm: para huecos largos y estrechos en un módulo de 600 mm, y para pasillos. Vea los paneles LED 30x120.
- 30x150 cm: para montaje en superficie o suspendido, en espacios alargados como aulas y pasillos. Vea los paneles LED 30x150.
¿Duda con el tamaño? Mida el interior de una placa del techo: 595 mm corresponde a 60x60 y 620 mm a 62x62.
2. Eficiencia y flujo luminoso
- 200 lm/W, 18 o 25 W ajustable: con un selector en el driver elige 3.600 o 5.000 lúmenes. Clase energética B y el menor coste energético, en 4000K, 5000K y 6000K. En 60x60, 62x62 y 30x120.
- 140 lm/W, retroiluminado (back-lit): 28 W y 3.920 lúmenes, en 3000K, 4000K y 6000K. En 30x150 con 36 W y 5.040 lúmenes.
- 120 lm/W, iluminación lateral (edge-lit): 36 W y 4.320 lúmenes en 60x60 y 30x120, 40 W y 4.800 lúmenes en 62x62 y 30x150.
- CCT: 28 W y 140 lm/W, con temperatura de color ajustable. Vea los paneles LED CCT.
3. Retroiluminado o de iluminación lateral
En un panel retroiluminado, los LED están repartidos detrás del difusor. El resultado es una superficie luminosa uniforme y la máxima eficiencia. En un panel de iluminación lateral, los LED están en el marco y una placa guía de luz reparte la luz por toda la superficie, por lo que el panel es muy delgado. Ambas versiones están disponibles con UGR <19.
4. Temperatura de color
- 4000K, blanco neutro: el estándar para oficinas, colegios y consultas.
- 3000K, blanco cálido: para recepciones, salas de espera y salas de reuniones con un ambiente más cálido.
- 5000K y 6000K: luz día y blanco frío, para talleres, laboratorios y espacios donde se deben ver bien los detalles.
Use la misma temperatura de color en todo el espacio. Más información en temperatura de color.
5. Driver y regulación
En la mayoría de los paneles UGR19 usted elige el driver: estándar, driver Philips sin parpadeo, regulable 0-10V, regulable Triac o regulable DALI (Philips). Con DALI integra los paneles en un sistema de gestión del edificio o en un control de iluminación con sensores. Los paneles de 200 lm/W están disponibles con driver estándar o Philips. Vea los drivers para paneles LED y los paneles LED regulables.
¿Cuántos paneles UGR19 necesita?
Para una oficina con 500 lux en el puesto de trabajo y una altura de techo de 2,7 a 3 metros, calcule aproximadamente un panel de unos 4.000 lúmenes por cada 5 a 6 m².
- Oficina de 30 m² con paneles de 3.920 lúmenes: de 5 a 6 paneles.
- La misma oficina con paneles de 200 lm/W a 25 W (5.000 lúmenes): de 4 a 5 paneles.
Es una estimación: el color de paredes y techo, la distribución y la altura del techo también influyen. Más información en lúmenes y lux.
¿Qué necesita para el montaje?
- Falso techo registrable: el panel se apoya directamente en la perfilería, sin piezas adicionales.
- Techo de hormigón o de yeso: un marco de superficie de 42 o 68 mm de altura, en blanco o negro. Vea los marcos de superficie para paneles LED.
- Techo cerrado: clips de empotrar para el montaje en un hueco.
- Suspendido: un kit de suspensión para el montaje bajo techos altos. Vea los accesorios para paneles LED.
- Iluminación de emergencia: hay disponible una batería de emergencia para drivers LED externos, de hasta 180 minutos. Consúltenos qué combinación es adecuada para su panel y su driver.
Un panel LED se conecta a 230 V. Encargue la conexión a un instalador electricista autorizado.
Preguntas frecuentes sobre paneles LED UGR19
¿Qué significa UGR19?
UGR19 significa que el deslumbramiento del panel se mantiene por debajo del límite de 19 en la escala Unified Glare Rating. Es el valor que establece la norma para trabajo de oficina y con pantallas.
¿Qué diferencia hay entre UGR19 y UGR22?
Un panel con UGR 22 deslumbra algo más. Suele bastar en pasillos, almacenes y talleres. Para mesas de trabajo, pantallas y aulas, elija UGR19. Vea todos los paneles LED.
¿Es obligatorio UGR19 en una oficina?
La norma UNE-EN 12464-1 establece UGR 19 como valor máximo para trabajo de oficina y con pantallas. Empresas, proyectistas e instaladores la utilizan como referencia para una buena iluminación de los puestos de trabajo.
¿Cabe un panel 60x60 en mi techo?
Un panel de 60x60 cm mide 595 x 595 mm y encaja en un falso techo con módulo de 600 mm. Si su techo tiene un módulo de 625 mm, elija 62x62 cm.
¿Son regulables los paneles UGR19?
Sí, en la mayoría de las versiones puede elegir un driver regulable: 0-10V, Triac o DALI. La opción se elige en la ficha del producto, al seleccionar el driver.
¿Son los paneles UGR19 libres de parpadeo?
Elija el driver Philips si la luz sin parpadeo es importante, por ejemplo en puestos con pantalla y en colegios. En cada producto se indican los drivers disponibles.
¿Suministran para proyectos más grandes?
Sí. Los clientes profesionales pueden pagar mediante factura y para cantidades mayores se aplican precios por volumen. Para proyectos, le preparamos con gusto un presupuesto a medida.
