¿Qué conector encaja con su tira?

Dos cosas determinan el conector que necesita: el ancho de la tira y el número de contactos (pines).

Monocolor, 8 mm, 2 pines: tiras COB y SMD2835 blancas.
CCT, 8 o 10 mm, 3 pines: tiras de blanco ajustable.
RGB, 10 mm, 4 pines: tiras RGB, también SMD5050.
RGBW, 10 o 12 mm, 5 pines: RGB con canal blanco independiente.
RGB+CCT, 12 mm, 6 pines: RGB con blanco ajustable.
220V: enchufes, empalmes y terminales propios, 6 mm para Basic y Pro, 12 mm para Ultra.

El ancho y el tipo de tira figuran en el título de cada conector. ¿Tiene dudas? Mire en la tira el ancho (por ejemplo 8 mm) y el tono de luz (por ejemplo RGB+CCT).

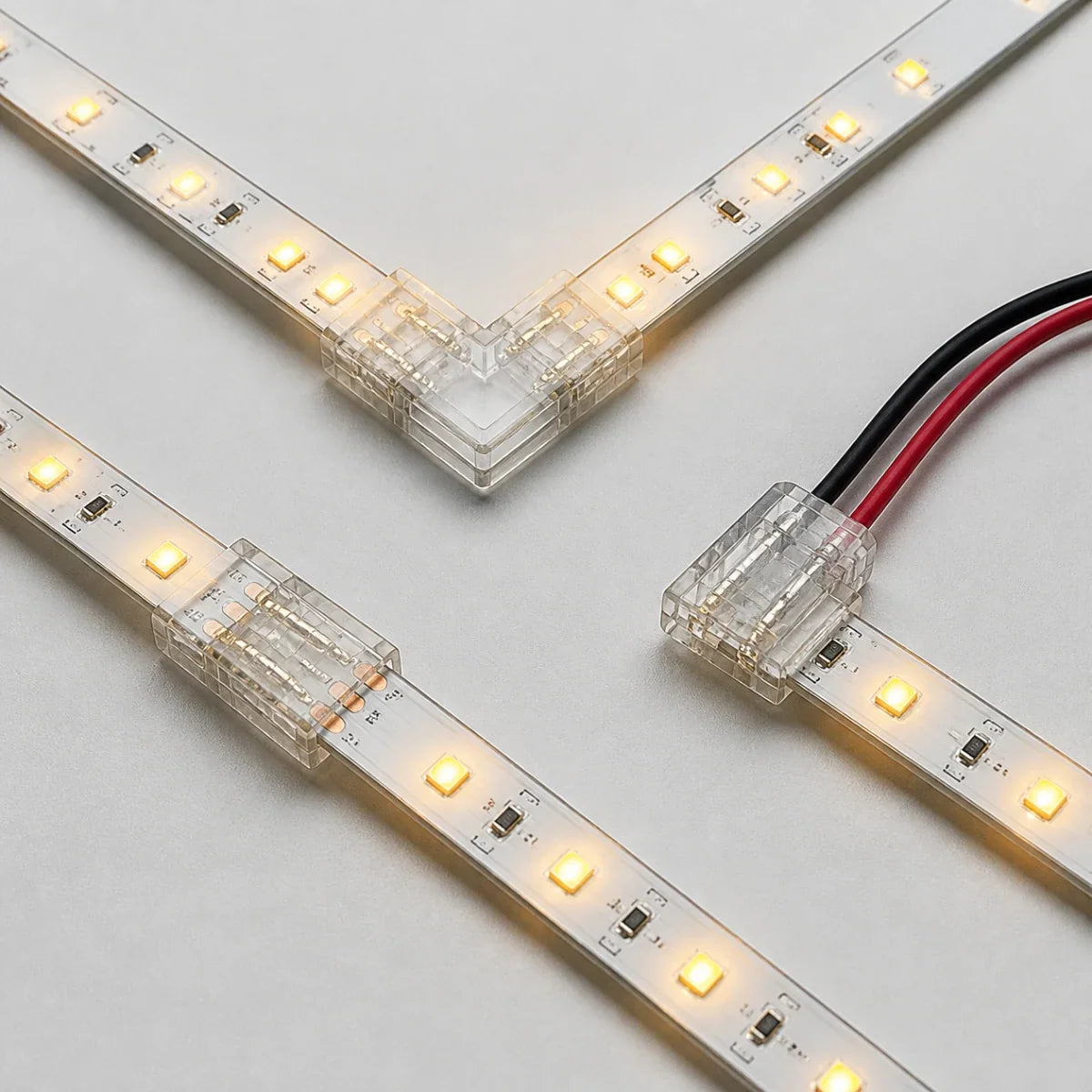

¿Qué tipo de conector necesita?

Tira a tira: dos tramos rectos uno tras otro, o con un cable corto de 15 cm para salvar un obstáculo.

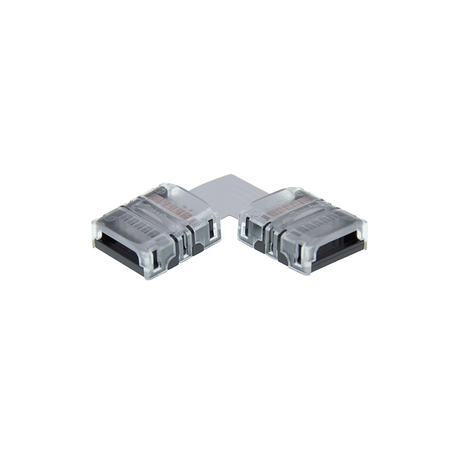

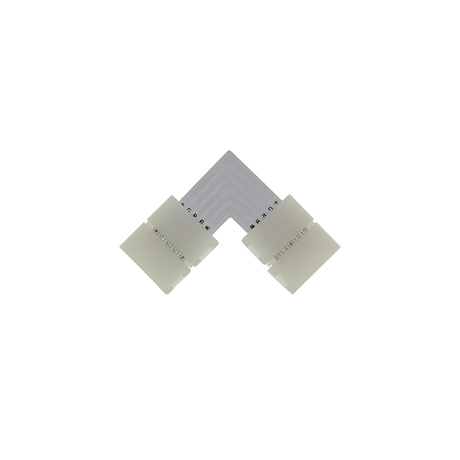

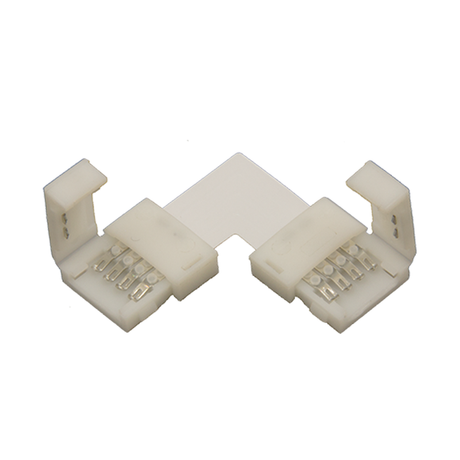

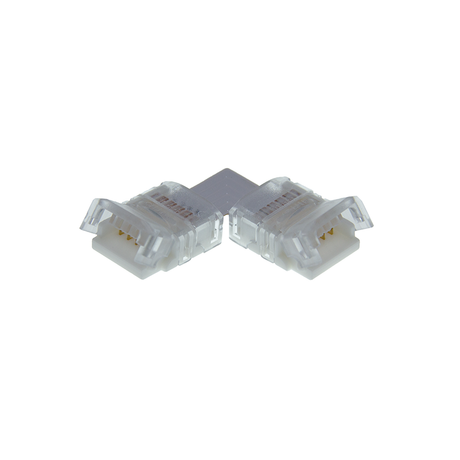

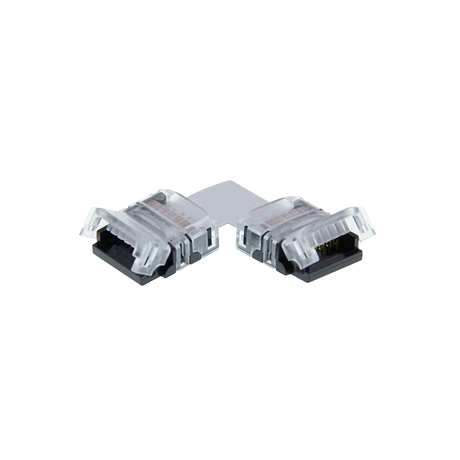

Conector de esquina: una esquina limpia de 90 grados, por ejemplo en un foseado o alrededor de un armario.
Conector en T y en cruz: divida una línea en dos o tres direcciones.

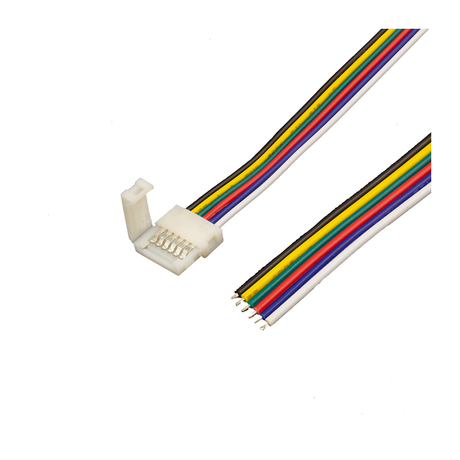

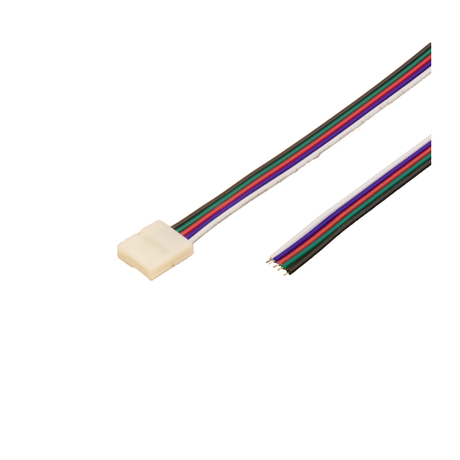

Tira a cable o a fuente: conecte la tira a la fuente o al controlador, con cables sueltos o clavija DC.
Cable: cable para tiras de 3, 5 o más hilos para salvar la distancia entre la tira y la fuente o entre dos tiras.

Conexión estanca

Con tiras IP65, use conectores IP65 y cierre cada extremo cortado con un terminal, para que la tira siga siendo estanca después de cortarla. Vea las tiras LED impermeables y los accesorios con terminales de inicio y final.

Preguntas frecuentes sobre conectores para tiras LED

¿Tengo que soldar?

No. Corte la tira por un punto de corte, introdúzcala en el conector y fíjela. También puede soldar, pero no es necesario.

¿Un conector sirve para cualquier tira?

Solo si coinciden el ancho y el número de pines. Un conector de 8 mm no encaja en una tira de 10 mm, y un conector RGB tiene pocos pines para una tira RGB+CCT.

¿Puedo unir una tira COB con un conector normal?

Use en las tiras COB los conectores pensados para COB: hacen buen contacto con las estrechas pistas de cobre.

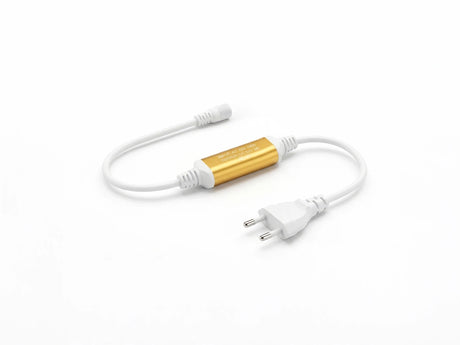

¿Cómo se une una tira de 220V?

Con los empalmes, piezas de esquina y terminales de 220V correspondientes. Vea las tiras LED 220V.

¿Qué más necesito?

Una fuente con la tensión correcta y, si quiere, un regulador o controlador. Vea las fuentes de alimentación y los controladores y reguladores.
